高頻退火工藝種類與 退火的作用

在高頻淬火的加工工藝中，給機器退火是不可缺少的一類工藝程序，在其中，就會采用高頻退火工藝，我們平常有見過真實的高頻退火工藝嗎?我們是不是明白高頻退火工藝的種類有哪些呢?

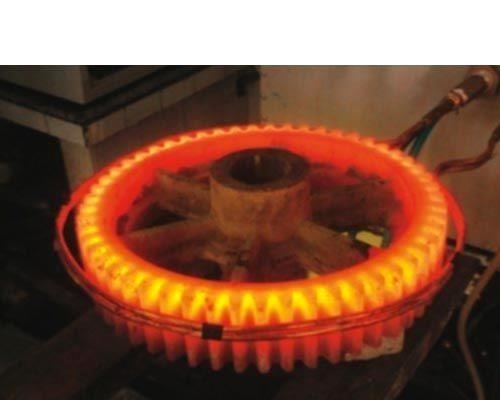

  1、什么是退火
  海拓機電指出退火是一類金屬材料熱處理工藝，指的是將金屬材料緩慢加熱到一定的溫度，持續保持時間，隨后以適合速度冷卻。作用是降低硬度，改進切削加工性;祛除殘余應力，穩定外形尺寸，

減少變形與裂痕趨向;進一步細化晶粒大小，調整組織，祛除組織缺陷。準確的說，退火是一種對原材料的熱處理工藝，包括金屬材料、非金屬材料。而且新材料的退火作用也與傳統金屬材料退火存在異

同。

  2、高頻退火工藝種類
  1、完全退火
  用以進一步細化中、低碳鋼經鑄造、鍛壓和焊接后出現的力學性能不佳的粗大過熱組織。將工件加熱到鐵素體全部轉變為奧氏體的溫度以上30～50℃，保溫一段時間，隨后隨爐緩慢冷卻，在冷卻過

程中奧氏體再次發生轉變，即可使鋼的組織變細。
  用以降低工具鋼和軸承鋼鍛壓后的偏高硬度。將工件加熱到鋼開始形成奧氏體的溫度以上20～40℃，保溫后緩慢冷卻，在冷卻過程中珠光體中的片層狀滲碳體變為球狀，從而降低了硬度。
  3、等溫退火
  用以降低某些鎳、鉻含量較高的合金結構鋼的高硬度，以進行切削加工。一般先以較快速度冷卻到奧氏體最不穩定的溫度，保溫適當時間，奧氏體轉變為托氏體或索氏體，硬度即可降低。
  4、再結晶退火
  用以祛除金屬線材、薄板在冷拔、冷軋過程中的硬化現象(硬度升高、可塑性下降)。加熱溫度一般為鋼開始形成奧氏體的溫度以下50～150℃ ，只有這樣才能祛除加工硬化效應使金屬材料軟化。
  5、石墨化退火
  用以使含有大量滲碳體的鑄鐵變成可塑性良好的可鍛鑄鐵。加工工藝操作是將鑄件加熱到950℃左右 ，保溫一定的時間后適當冷卻 ，使滲碳體分解形成團絮狀石墨。
  6、擴散退火
  用以使合金鑄件化學成分均勻化，提高其使用性能。方法是在不發生熔化的前提下 ，將鑄件加熱到盡可能高的溫度，并長時間保溫，待合金中各種元素擴散趨于均勻分布后緩冷。
  7、去應力退火
  用以消除鋼鐵鑄件和焊接件的內應力。對于鋼鐵制品加熱后開始形成奧氏體的溫度以下100～200℃，保溫后在空氣中冷卻，即可消除內應力



  3、退火的作用
  海拓機電認為退火的作用包括：
  (1)降低鋼的硬度，提高可塑性，有利于機加工和冷變形加工;
  (2)均勻鋼的化學成分及組織，進一步細化晶粒大小，改進鋼的性能指標或為淬火作組織準備;
  (3)祛除內應力和加工硬化，防止變形和開裂。 退火和正火主要用于預備熱處理，對于受力不大、性能指標需求不高的零件，退火和正火也可作為最終熱處理。

正火及退火工藝

淬火和回火的區別

淬火、回火、正火、退火，傻傻分不清？
