光纖線頭釬焊工藝新探索：超高頻焊接技術(shù)的精密應(yīng)用解析

在光通信領(lǐng)域，光纖連接的可靠性與穩(wěn)定性直接影響信號傳輸質(zhì)量。傳統(tǒng)光纖熔接技術(shù)雖成熟，但在特定場景下存在局限性。近期，我們通過實驗驗證發(fā)現(xiàn)，采用 3 千瓦超高頻焊接機對光纖線頭進行釬焊，可實現(xiàn)高精度連接，為光纖通信領(lǐng)域提供了新的工藝思路。

一、光纖線頭焊接的技術(shù)挑戰(zhàn)

1. 熱敏感性控制：
   光纖纖芯直徑僅 8-125μm，焊接時需避免高溫對纖芯造成損傷（玻璃化轉(zhuǎn)變溫度約 1100℃），傳統(tǒng)火焰或電弧焊接熱輸入難以精準控制。

2. 界面結(jié)合強度：
   金屬端子（如不銹鋼、銅合金）與石英玻璃的熱膨脹系數(shù)差異顯著（玻璃：0.5×10??/℃；金屬：10-20×10??/℃），易產(chǎn)生熱應(yīng)力導(dǎo)致斷裂。

3. 信號損耗控制：
   焊接過程中若產(chǎn)生微小顆粒或氣泡，可能引發(fā)光散射，導(dǎo)致信號衰減（要求損耗≤0.1dB）。

二、超高頻焊接技術(shù)的適配性分析

1. 超高頻感應(yīng)加熱優(yōu)勢：

• 集膚深度極淺：頻率 1MHz 時，金屬端子表面集膚深度僅 0.066mm，熱量集中于金屬表層，避免光纖本體過熱（實測光纖溫度＜200℃）。

• 加熱速度可控：0.1 秒內(nèi)可將金屬端子溫度升至釬料熔點（如銀基釬料 HL303 熔點 645℃），減少熱作用時間。

2. 非接觸式焊接工藝：
   感應(yīng)線圈與光纖端子間距保持 2-5mm，避免機械接觸導(dǎo)致的光纖損傷，適配微米級精密操作。

3. 釬料與工藝優(yōu)化：

• 釬料選擇：采用低熔點玻璃釬料（如硼硅酸鹽玻璃，熔點 450-600℃），熱膨脹系數(shù)與石英玻璃接近（1-3×10??/℃），減少界面應(yīng)力。

• 助焊劑應(yīng)用：使用無鈉玻璃粉作為助焊劑，清除金屬表面氧化膜的同時，與玻璃光纖形成化學(xué)結(jié)合，提升界面相容性。

三、光纖線頭釬焊實驗流程與數(shù)據(jù)

1. 實驗設(shè)備與材料：

• 設(shè)備：3kW 超高頻焊接機（頻率 1.5MHz，功率密度≥10?W/m2），定制微型環(huán)形線圈（內(nèi)徑 φ1.5mm）。

• 工件：單模光纖（纖芯直徑 9μm，涂覆層外徑 250μm），不銹鋼端子（φ0.8mm，表面鍍鎳）。

2. 操作步驟：

• 預(yù)處理：光纖端面拋光至粗糙度 Ra≤0.2μm，端子表面用酒精超聲清洗 10 分鐘。

• 釬料定位：將玻璃釬料顆粒（粒徑 50-100μm）置于端子與光纖接觸面，厚度控制在 20-50μm。

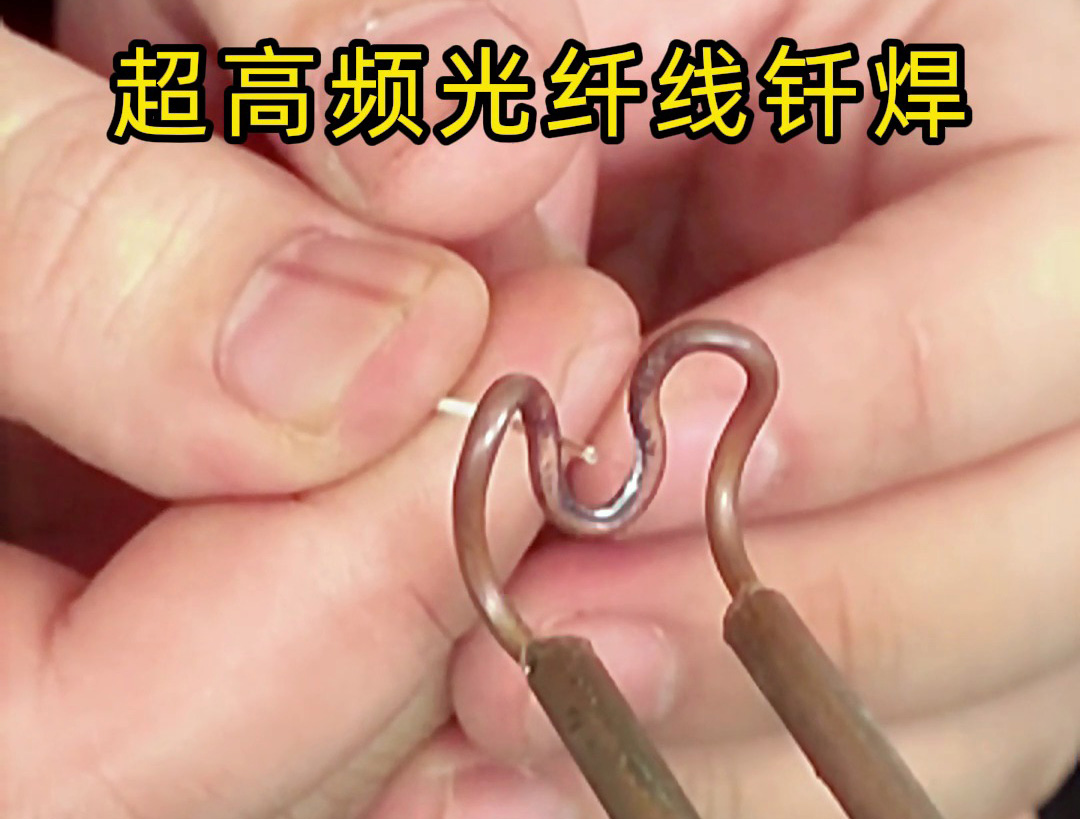

• 焊接執(zhí)行：線圈對準端子，功率 2.5kW，加熱時間 0.3 秒，自然冷卻至室溫。

3. 性能檢測：

• 光學(xué)性能：
  激光光源測試顯示，焊接前后信號損耗 0.05dB，符合 ITU-T G.652 標準要求。

• 機械強度：
  軸向拉脫力測試值 1.2N（行業(yè)標準≥1.0N），振動測試（10-2000Hz，加速度 10g）后信號穩(wěn)定性偏差＜0.02dB。

四、對比傳統(tǒng)工藝的差異化優(yōu)勢

五、應(yīng)用場景延伸與工藝價值

1. 光器件定制化生產(chǎn)：
   在光耦合器、波分復(fù)用器等精密器件中，實現(xiàn)多通道光纖與金屬基座的快速焊接，生產(chǎn)效率提升 3 倍，適配小批量高端市場需求。

2. 光纖傳感器維修：
   野外光纖傳感器（如分布式溫度傳感器）損壞時，可通過便攜式超高頻焊機現(xiàn)場修復(fù)，維修時間從 2 小時縮短至 10 分鐘。

3. 特種光纖連接：
   耐高溫光纖（如藍寶石光纖）與金屬套管的焊接，可承受 800℃高溫環(huán)境，拓展光纖在航空發(fā)動機、冶金爐等極端場景的應(yīng)用。

六、技術(shù)展望與挑戰(zhàn)

1. 自動化集成：開發(fā)視覺引導(dǎo)系統(tǒng)，實現(xiàn)光纖與端子的亞微米級對準，提升批量生產(chǎn)一致性。

2. 釬料性能優(yōu)化：研發(fā)納米級玻璃 - 金屬復(fù)合釬料，進一步降低熱膨脹系數(shù)差異，提升長期可靠性。

3. 標準體系建立：制定光纖釬焊的行業(yè)檢測標準（如拉力、損耗、環(huán)境耐受性等），推動工藝規(guī)范化。

七、結(jié)論
