電機鋁殼簡易高頻加熱熱裝工藝：經(jīng)驗主導(dǎo)的低成本解決方案

在要求較低的電機轉(zhuǎn)子熱裝配場景（如小型農(nóng)用電機、簡易機械設(shè)備）中，僅用一臺高頻加熱設(shè)備、依賴經(jīng)驗控制的簡易工藝，雖缺乏測溫控溫系統(tǒng)，卻能以低成本滿足基礎(chǔ)裝配需求，其核心邏輯是 “經(jīng)驗替代精度”，適配對裝配間隙、結(jié)合強度要求不極致的場合。

工藝核心：憑經(jīng)驗把控 “加熱火候” 與裝配時機

1. 加熱時長的經(jīng)驗判斷

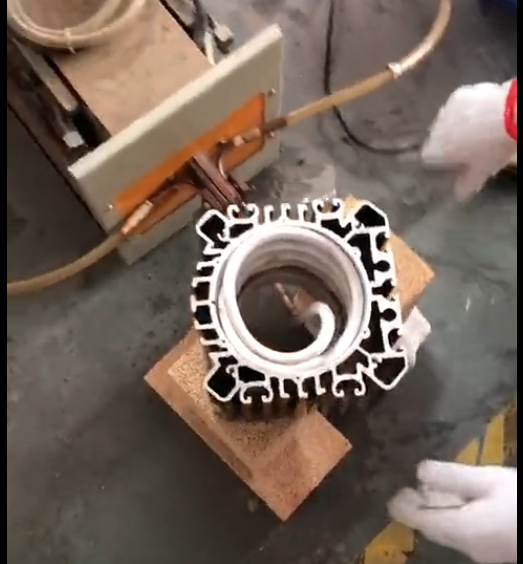

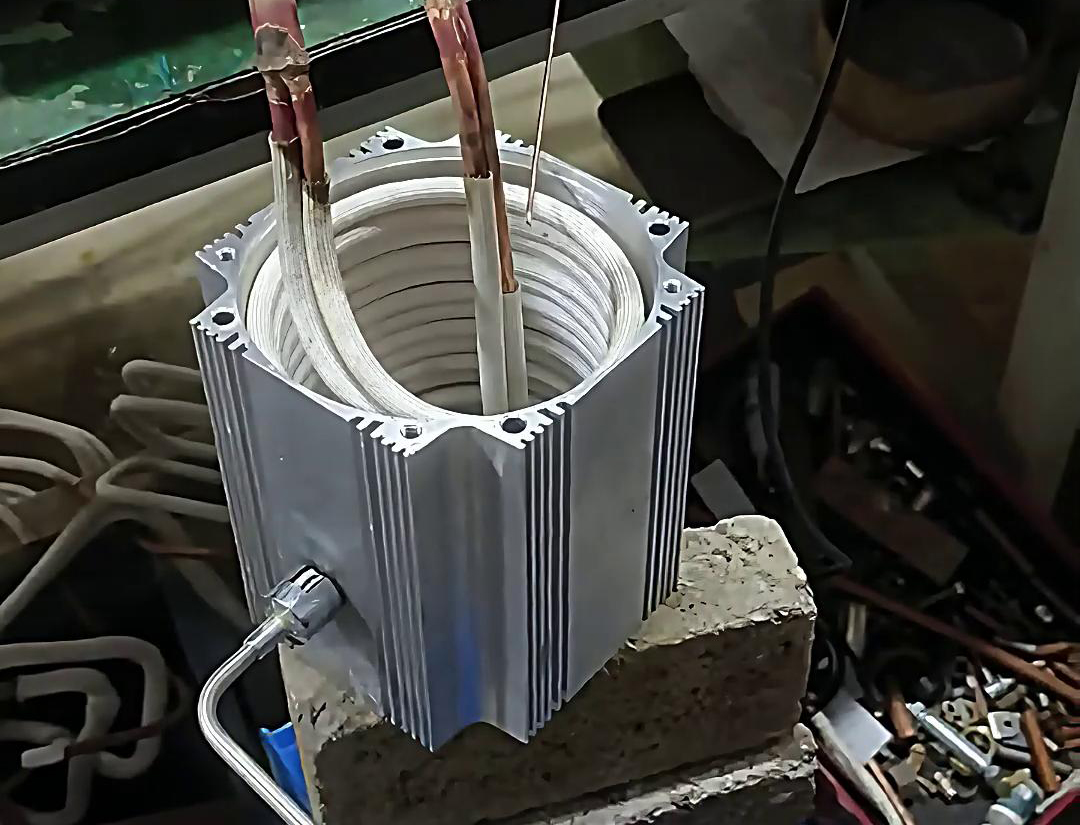

   根據(jù)電機鋁殼尺寸（如直徑 100mm、高度 80mm 的 ADC12 鋁殼），操作工通過 “手感溫度” 或 “加熱時長” 控制：

• 小型鋁殼（直徑≤100mm）：高頻加熱設(shè)備功率調(diào)至 5-8kW，加熱 15-20 秒（手摸鋁殼邊緣有明顯燙感，但不發(fā)紅）；

• 中型鋁殼（直徑 100-200mm）：功率調(diào)至 8-12kW，加熱 20-30 秒（鋁殼表面微燙，可短暫觸碰）。
  核心是 “加熱到能輕松插入轉(zhuǎn)子即可”，避免過度加熱導(dǎo)致鋁殼變形（如散熱筋翹曲）。

2. 裝配時機的經(jīng)驗把控
   加熱完成后，操作工需在 30 秒內(nèi)完成轉(zhuǎn)子插入：

• 若插入阻力小（手感 “順滑”），說明加熱到位；

• 若阻力大（需用力推），則判斷加熱不足，重新短時加熱（5-10 秒）；

• 若鋁殼燙手嚴重、插入后有 “黏連感”，則為加熱過度，需冷卻后重新操作。

3. 最終結(jié)合的基礎(chǔ)保障
   裝配后鋁殼自然冷卻收縮，與轉(zhuǎn)子形成過盈配合（結(jié)合強度約 100-150MPa），雖不及精密控溫工藝（200-300MPa），但足以滿足低轉(zhuǎn)速（≤1500r/min）、輕負載（功率≤1.5kW）電機的運行需求，不會出現(xiàn)轉(zhuǎn)子打滑。

適用場景：對精度要求不高的 “夠用就好” 場合

• 小型農(nóng)用電機：如水泵電機、風機電機，對轉(zhuǎn)子與鋁殼的同心度要求低（允許 ±0.1mm 偏差），運行時振動、噪音要求不嚴格；

• 維修翻新場景：電機維修時臨時裝配，無需長期穩(wěn)定性，快速完成熱裝即可投入使用；

• 低成本批量生產(chǎn)：如玩具電機、小型傳動電機，單價低（≤50 元），無需投入精密設(shè)備，依賴熟練工經(jīng)驗可將合格率控制在 85% 以上。

局限性：經(jīng)驗依賴下的質(zhì)量邊界

• 質(zhì)量穩(wěn)定性差：同一批鋁殼加熱時間相同，因壁厚不均、初始溫度差異，可能出現(xiàn)部分加熱過度、部分不足，合格率波動 ±10%；

• 鋁殼易損傷：無控溫易導(dǎo)致局部過熱（超過 200℃），使鋁殼出現(xiàn)微裂紋或變形，影響電機壽命（運行 1000 小時后故障率較高）；

• 效率受限：熟練工每小時最多裝配 30-40 臺，遠低于帶控溫系統(tǒng)的自動化生產(chǎn)線（100 + 臺 / 小時）。
