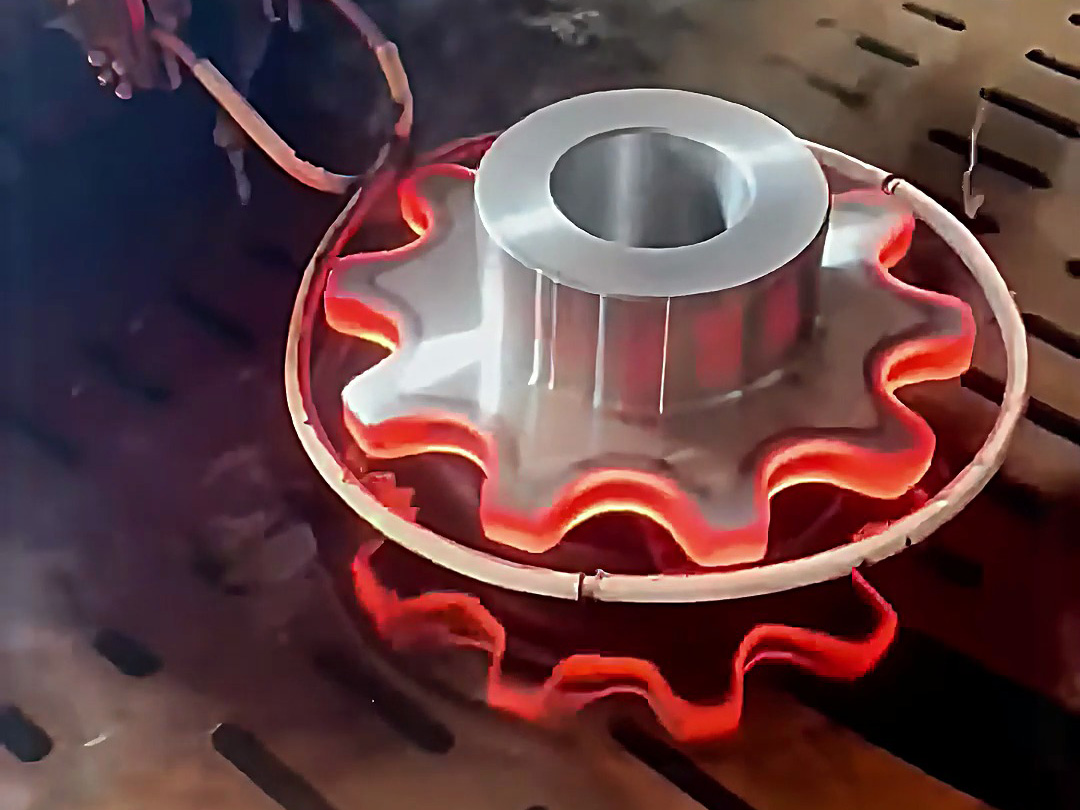

多層齒輪（如雙聯齒輪、三聯齒輪）因結構復雜（多臺階、多齒面），其淬火熱處理需同時保證各層齒面的硬度（HRC58-62）、硬化層深度（0.8-1.5mm）及齒根過渡區的韌性，避免使用中出現齒面磨損或齒根斷裂。高頻淬火憑借 “局部聚焦加熱” 特性，可通過人工或自動化方式實現多層齒輪的精準硬化，兩種模式各有適配場景，共同保障齒輪的使用性能。
多層齒輪的結構特殊性（各層齒寬、模數可能不同，如上層模數 m=3、下層模數 m=5），對淬火工藝提出三大要求：
各層加熱均勻：避免因層間遮擋導致的 “加熱盲區”（如上層齒輪遮擋下層齒面），確保每層齒面硬度偏差≤±2HRC；
硬化層梯度可控：齒頂、齒根、齒面的硬化層深度需一致（偏差≤0.2mm），尤其齒根過渡區需有 0.5-0.8mm 硬化層，防止應力集中導致的斷裂；
變形量極小：齒輪內孔、齒距精度需符合圖紙要求（如內孔圓度誤差≤0.01mm，齒距累積誤差≤0.03mm），避免后續磨削量過大。
人工高頻淬火依賴操作人員經驗與設備協同，適合多品種、小批量（單批次≤50 件）的多層齒輪處理，核心流程與優勢如下：

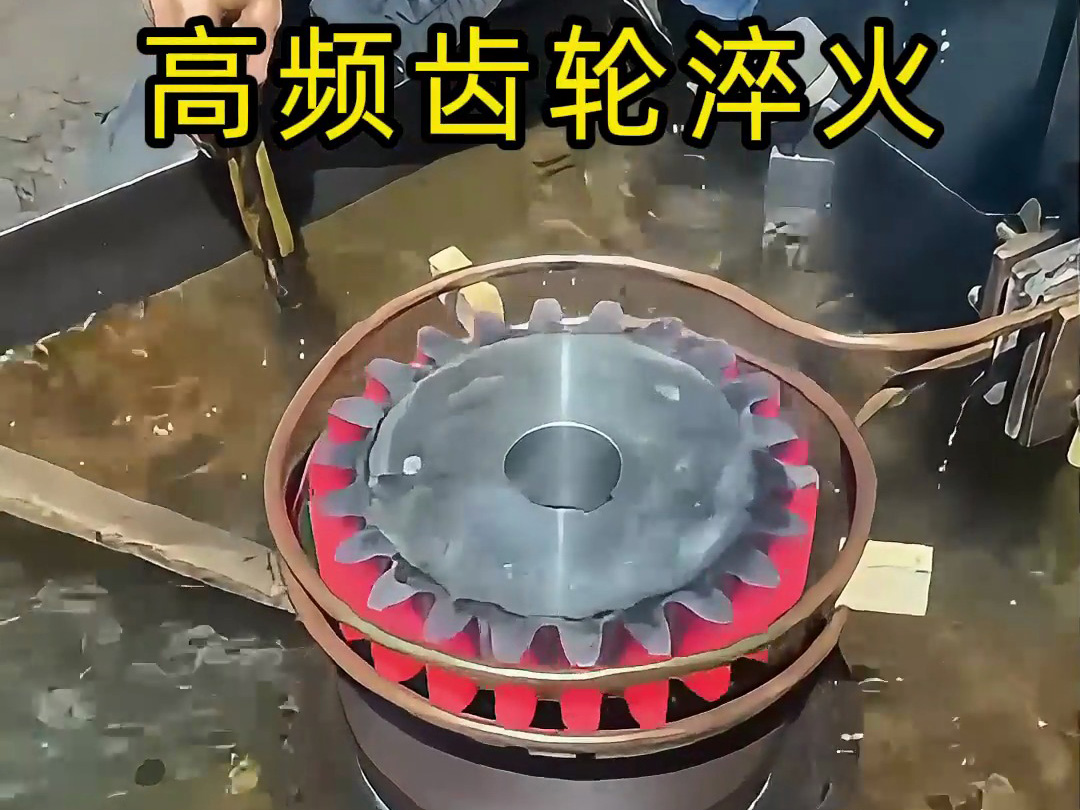

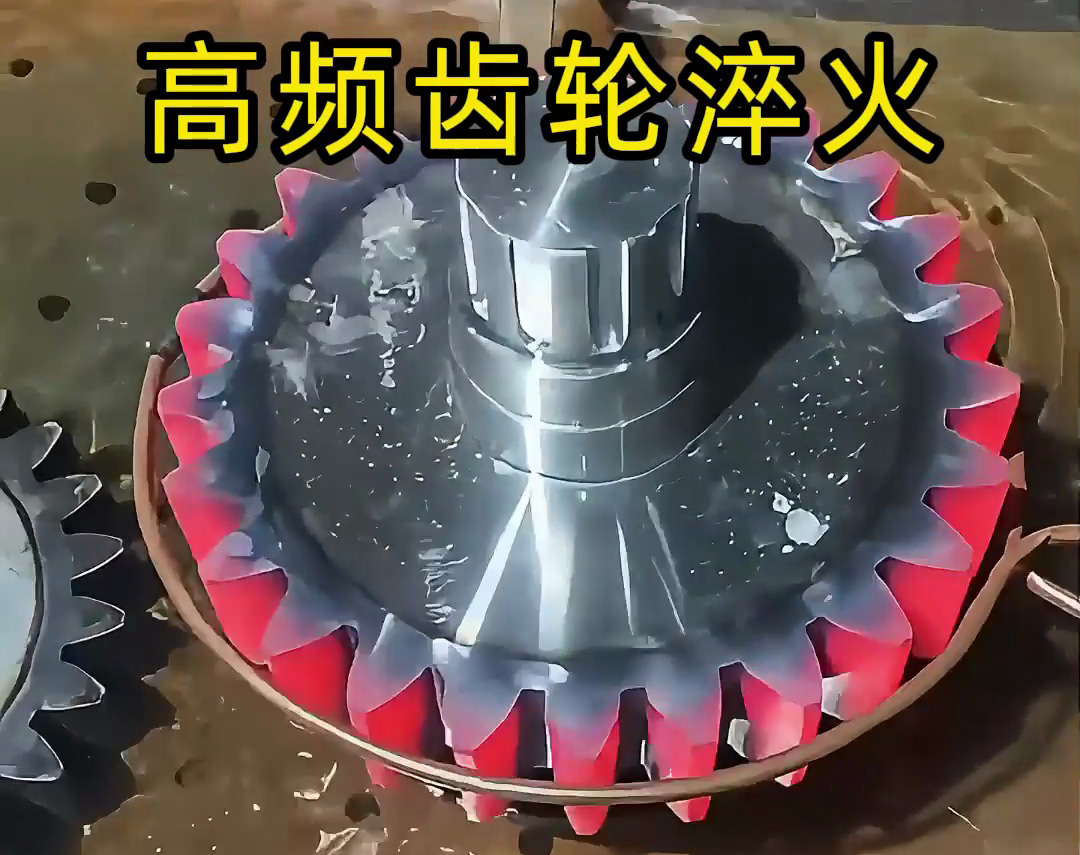

分層定位加熱：操作人員手持感應線圈（根據齒輪層數定制多匝線圈，或更換不同層專用線圈），先對準上層齒面，調整線圈與齒面間隙（1-2mm），啟動高頻設備（頻率 10-30kHz）加熱 3-5 秒至 850-880℃（奧氏體化溫度）；
精準控水冷卻：上層加熱完成后，立即將齒輪移至冷卻槽，通過定向噴水嘴對準齒面冷卻（冷卻速度≥200℃/s），確保馬氏體轉變充分；隨后更換線圈加熱下層齒面，重復加熱 - 冷卻流程；
實時監測修正：每加工 3-5 件，用硬度計抽檢齒面硬度，若偏差超過 ±2HRC，即時調整加熱時間（±0.5 秒）或功率（±5%），避免批量不合格。
復雜異形多層齒輪：針對帶臺階、斜齒、非對稱結構的多層齒輪（如航空發動機齒輪），人工操作可通過肉眼觀察加熱區域，靈活調整線圈角度，避免機械定位的 “死角”；
小批量試制：新產品研發階段，齒輪參數（模數、層數）可能頻繁調整，人工淬火無需重新編程或更換工裝，節省調試時間（單次換型≤10 分鐘）；
成本可控：無需自動化送料、定位機構，設備投入低，適合資金有限的中小型加工企業。
自動化高頻淬火通過機械臂、PLC 控制系統實現全流程無人化，適合大批量（單批次≥100 件）、結構相對規則的多層齒輪（如汽車變速箱齒輪），核心特點如下：
自動化單元：包括上料傳送帶、定位工裝（齒輪內孔定位，確保同心度）、多軸機械臂（夾持感應線圈）、紅外測溫儀、自動冷卻系統及下料機構；
分層程序控制：PLC 預設各層加熱參數（上層加熱時間 4 秒、功率 12kW；下層加熱時間 5 秒、功率 15kW），機械臂按程序移動線圈至對應層級，線圈與齒面間隙由激光傳感器實時校準（偏差≤0.5mm）；
閉環溫控與冷卻：紅外測溫儀監測齒面溫度，達到 860℃時自動停止加熱，機械臂移送齒輪至冷卻工位，環形噴水裝置 360° 均勻冷卻，冷卻時間精確至 0.1 秒；
在線檢測：下料前通過渦流探傷儀檢測硬化層深度，不合格品自動分揀，合格件進入后續回火工序。
大批量標準化生產：汽車、農機用多層齒輪（結構固定、批量大），自動化系統單小時可處理 80-100 件，效率是人工的 3-5 倍，且各層硬度偏差≤±1HRC，一致性遠高于人工；
減少人為誤差：避免人工操作中 “線圈角度偏差”“加熱時間判斷不準” 等問題，齒根過渡區硬化層合格率從人工的 85% 提升至 99%；
連續作業穩定：可 24 小時連續運行，配合自動上料系統實現 “黑燈生產”，降低人工成本與勞動強度，尤其適合訂單穩定的規?；a。
| 對比項 | 人工高頻淬火 | 自動化高頻淬火 |
|---|
| 效率 | 20-30 件 / 小時，適合小批量 | 80-100 件 / 小時，適合大批量 |
| 一致性 | 硬度偏差 ±2HRC，依賴操作經驗 | 硬度偏差 ±1HRC，程序精準控制 |
| 設備投入 | 低（僅需高頻電源 + 線圈） | 高（含機械臂、工裝、檢測系統） |
| 換型靈活性 | 高（10 分鐘內完成） | 低（需重新編程、調整工裝，1-2 小時） |
| 適用齒輪 | 復雜異形、多品種小批量 | 規則結構、大批量標準化 |
多層齒輪高頻淬火的工藝選擇，需圍繞 “齒輪結構復雜度”“生產批量”“質量一致性要求” 三大維度：
無論采用哪種方式，海拓高頻淬火設備的核心價值在于：通過 “高頻聚焦加熱” 確保多層齒輪各層齒面的硬化質量，兼顧表面硬度與芯部韌性，為齒輪的耐磨與抗疲勞性能提供工藝保障。
