海拓超音頻加熱機(jī)：鐵棒退火熱處理的高效之選

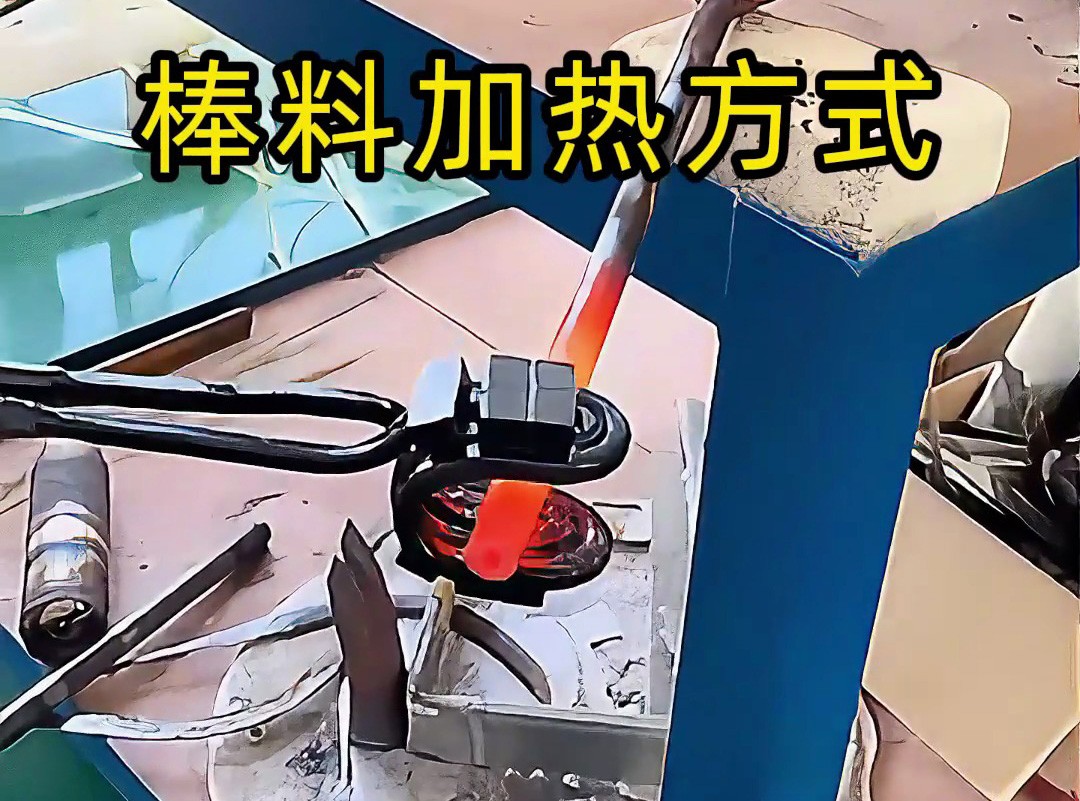

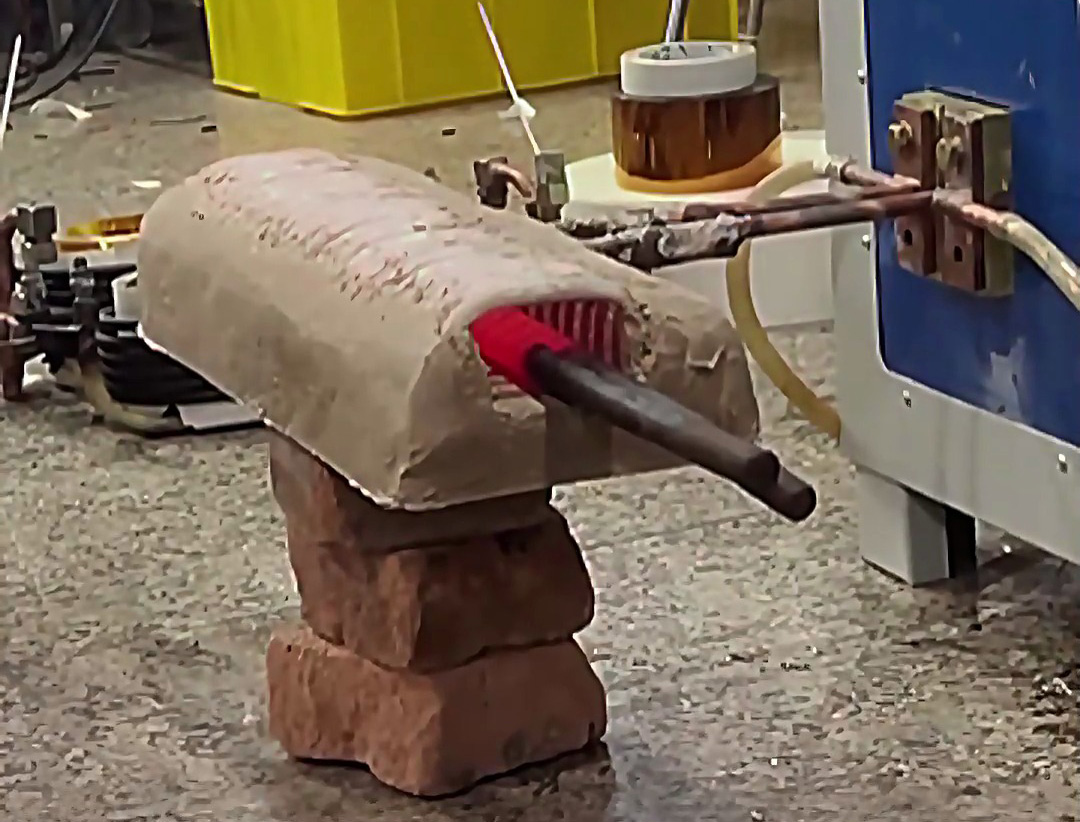

從退火熱處理的核心需求來看，超音頻加熱機(jī)的技術(shù)特性與其高度契合。鐵棒退火的目的是通過加熱至特定溫度（通常為 600-800℃，根據(jù)材質(zhì)與工藝要求調(diào)整）并保溫，消除鍛造、軋制過程中產(chǎn)生的內(nèi)應(yīng)力，改善材料塑性與韌性，便于后續(xù)加工（如切削、彎曲）。傳統(tǒng)退火設(shè)備（如箱式爐）需將鐵棒整體放入爐內(nèi)緩慢升溫，單根加熱需數(shù)十分鐘甚至數(shù)小時(shí)，不僅效率低下，還存在 “加熱不均導(dǎo)致局部性能差異” 的問題。而海拓超音頻加熱機(jī)通過超音頻感應(yīng)磁場作用于鐵棒，使鐵棒內(nèi)部產(chǎn)生渦流并快速升溫，幾秒內(nèi)即可達(dá)到退火所需溫度，且熱量分布均勻 —— 以直徑 20mm、長度 500mm 的 45 號(hào)鋼棒為例，設(shè)備僅需 5-8 秒即可將其加熱至 700℃，加熱過程中棒體各段溫差可控制在 ±10℃內(nèi)，確保退火后材料性能一致。

此外，海拓超音頻加熱機(jī)的精準(zhǔn)控溫能力，能確保鐵棒退火效果穩(wěn)定可控。設(shè)備配備的智能溫控系統(tǒng)可實(shí)時(shí)監(jiān)測鐵棒溫度，并通過反饋調(diào)節(jié)加熱功率，避免因溫度過高導(dǎo)致的晶粒粗大或溫度不足導(dǎo)致的應(yīng)力消除不徹底。例如對(duì)需要后續(xù)冷彎加工的鐵棒，通過超音頻加熱機(jī)精準(zhǔn)控制退火溫度在 650℃，保溫 10 秒后緩慢冷卻，可使鐵棒的屈服強(qiáng)度降低 20%-30%，塑性提升 40% 以上，冷彎時(shí)不易開裂，顯著提升后續(xù)加工的合格率。
